Mã: QT4-15C

Bảo hành: 12 tháng
0
Chú ý: Giá bán niêm yết trên Website là giá phải tính thuế VAT. Kính mong quý khách lấy hóa đơn đỏ khi mua hàng để tuân thủ đúng quy định của pháp luật.

THÔNG TIN SẢN PHẨM

Thông số kỹ thuật

Mục Thông số Mục Thông số
Kích thước máy chủ 3000x1800x2800mm Công suất máy chủ 21,8 kw
Tiết diện thành hình 1016x500mm Lực kích rung 40-50KN
Chu kỳ thành hình 18-25s Diện tích xưởng Khoảng 500m2
Kích thước pallet 1010x550x30mm Công suất lắp máy 100 KVA
Trọng lượng máy chủ 5,5 Tấn Loại máy trộn JS500

Công suất vận hành
Quy cách của sản phẩm Số viên/ tấm Số viên/ giờ Số viên/ 8 giờ
Gạch rỗng 390x190x190 mm 04 575 - 720 4600 - 5760
Gạch đặc 210x100x60 mm 26 3745 - 4680 29960 -37440
Gạch ống 02 lỗ 220x105x65 mm 24 2880 - 3190 23040 - 25520
Gạch ống 04 lỗ 80x80x180 mm 24 2880 - 3190 23040 - 25520

Giới thiệu chung
Hệ thống điều khiển sử dụng màn hình cảm ứng và hệ thống điều khiển PLC của hãng Siemens - CH Đức, gồm cả hệ thống nhập và xuất dữ liệu, hệ thống điều khiển được trang bị tính năng điều khiển lô-gic an toàn và hệ thống cảnh báo, phán đoán sự cố.
Hệ thống valve thuỷ lực cực kỳ chuẩn xác, có thể điều chỉnh áp lực và lưu lượng dầu theo tuỳ mức yêu cầu làm việc của dây chuyền, điều khiển chính xác tuyệt đối động tác của các bộ phận.
Thân máy được chế tạo bằng các cấu kiện đúc cường độ cao và công nghệ hàn đặc chủng, khả năng chống lại biến dạng, chống ăn mòn và tuổi thọ lâu dài.
Máy sử dụng phương thức 04 trục dẫn hướng cân bằng, bảo đảm đầu ép và khuôn gạch vận hành chuẩn xác;
Cơ chế thành hình sản phẩm bằng phương thức rung bệ kết hợp thêm lực ép đầu ép; rải liệu bằng bánh răng xoắn trục 360 độ, giúp nguyên liệu được phân bổ đều, chu kỳ thành hình ngắn, hiệu suất cao, thành phẩm rắn chắc, cường độ chịu nén cao, kích thước chuẩn xác;
Máy chủ, điện, thuỷ lực được chế tạo gắn kết đồng bộ, giúp từng quy trình vận hành ăn khớp nhất quán, do vậy, sản phẩm đầu ra có mức độ đồng đều cao, hạn chế tối đa phế phẩm;
Thiết bị có thể sản xuất nhiều chủng loại sản phẩm khác nhau, chỉ cần thao tác thay khuôn sẽ có thể sản xuất được các chủng loại sản phẩm gồm: gạch đặc, gạch rỗng block, gạch lỗ mù, gạch hai lỗ dọc, gạch lát vỉa hè, gạch trồng cỏ, gạch bó vỉa v.v...
Năm đặc điểm chủ yếu của thiết bị:

1. Sử dụng công nghệ biến tần của Đức để điều khiển máy chủ

a. Giảm điện lưu khởi động động cơ, công năng khởi động linh hoạt
b. Có thể thực hiện chức năng rung đồng bộ
c. Sử dụng điện trở phanh giúp tiết kiệm điện năng, loại bỏ được hiện tượng quán tính động cơ khi máy dừng chạy
d. Có thể điều chỉnh tốc độ vận hành của động cơ, hoàn thiện chất lượng sản phẩm
e. Hiệu quả tiết kiệm điện năng cao, có thể lên đến 20-30%
2. Sử dụng hệ thống điều khiển tự động PLC và màn hình cảm ứng điều chỉnh thông số của hãng Siemens - CH Đức, giúp thao tác dễ dàng, hạn chế tối đa sự cố liên quan đến điện. Ngoài ra, nhà chế tạo còn trang bị thiết bị nhập và xuất dữ liệu cùng công năng lưu trữ thông tin phối liệu, giúp các công thức phối liệu được lưu giữ trong hệ thống vĩnh viễn. Hệ thống phán đoán và cảnh báo sự cố vô cùng chuẩn xác và nhạy bén, giúp việc vận hành thuận tiện và tránh được mọi sự cố về kỹ thuật.
3. Hệ thống điều chỉnh áp lực sử dụng valve tỷ lệ chất lượng cao, trong quá trình sản xuất tự điều tiết được lưu lượng, bảo vệ xi-lanh, hạn chế được sự va chạm hai đầu tiến lùi của xi-lanh trong quá trình làm việc, do vậy giúp xi-lanh hoạt động ổn định và tuổi thọ kéo dài.
4. Hệ thống rải liệu bằng cơ chế xoay tròn cưỡng chế 360 độ, tốc độ rải liệu nhanh, phân bố đồng đều, thích hợp với các chủng loại nguyên liệu, kể cả nguyên liệu thô mịn không đồng đều và các loại khuôn gạch khác nhau.
5. Toàn bộ máy chế tạo bằng vật liệu đặc chủng, chống chịu va đập tốt, không bị biến dạng. Khuôn gạch được xử lý nhiệt các-bon, chống chịu mài mòn, tần suất sử dụng lâu bền, kích thước thành phẩm đồng đều, bóng mịn.

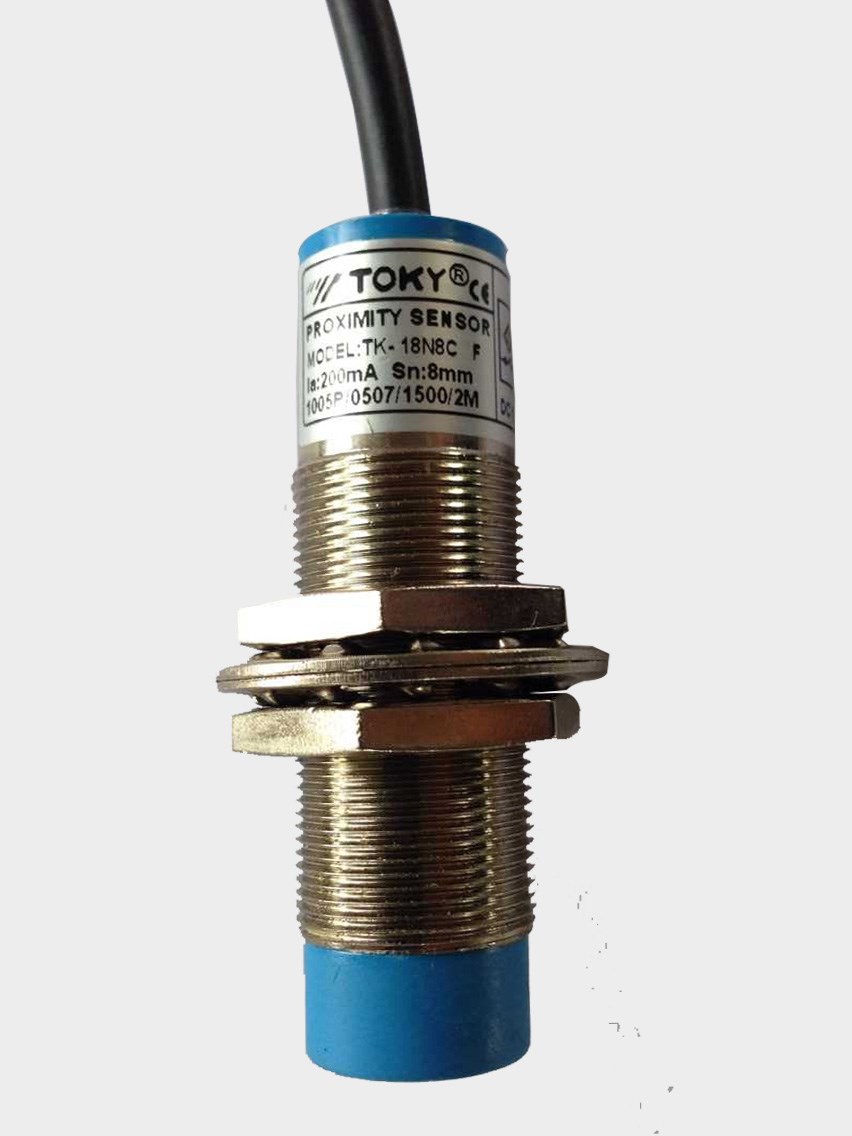

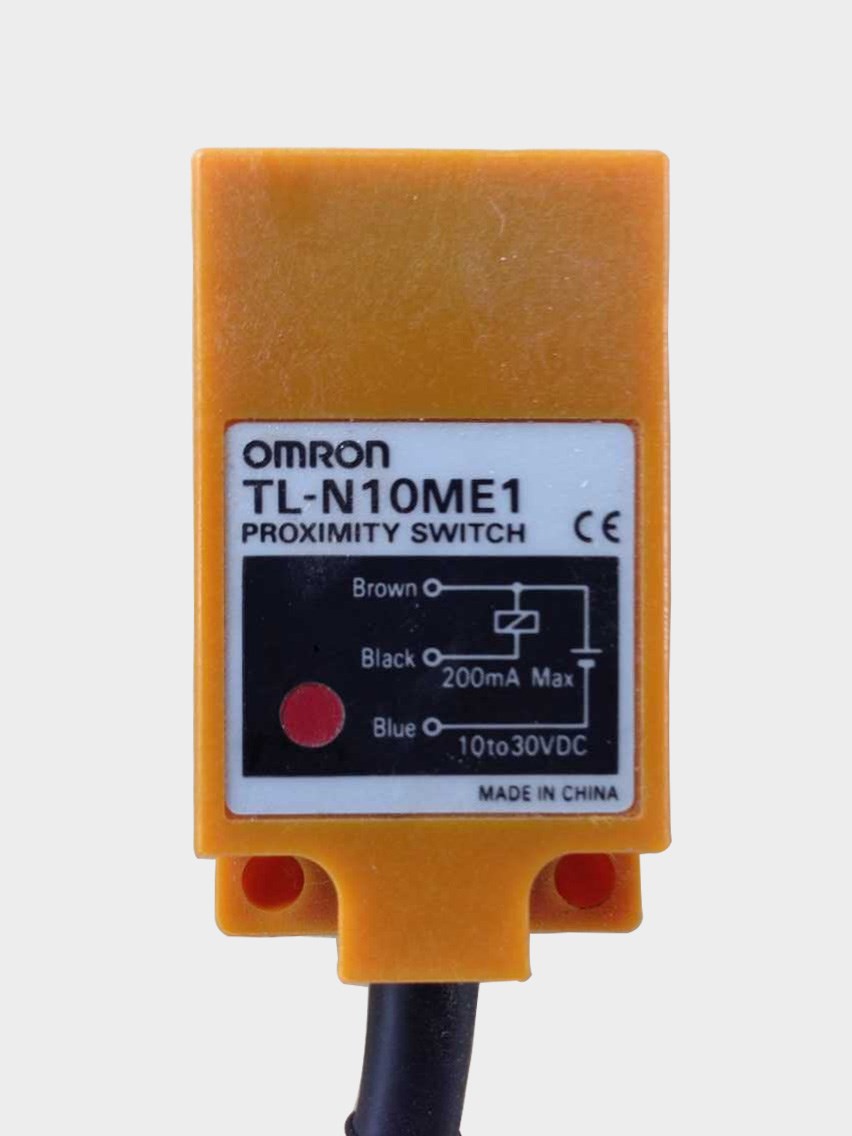

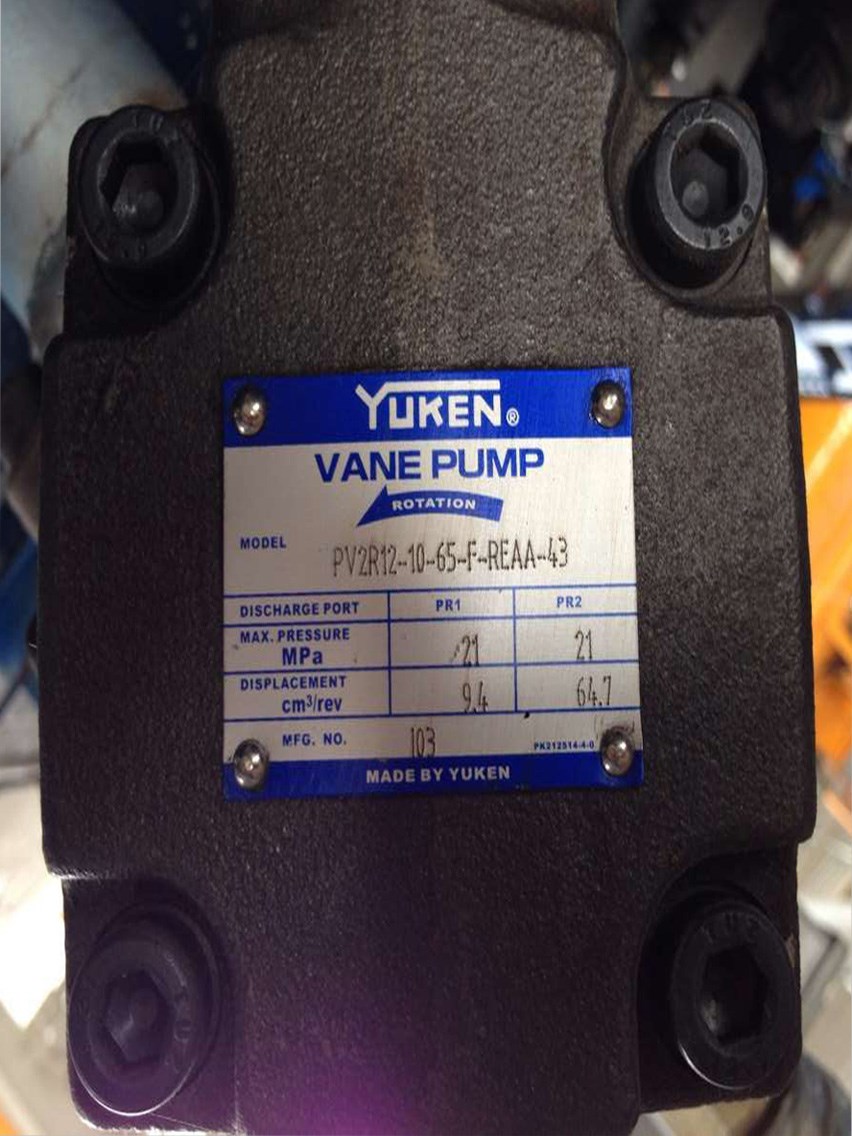

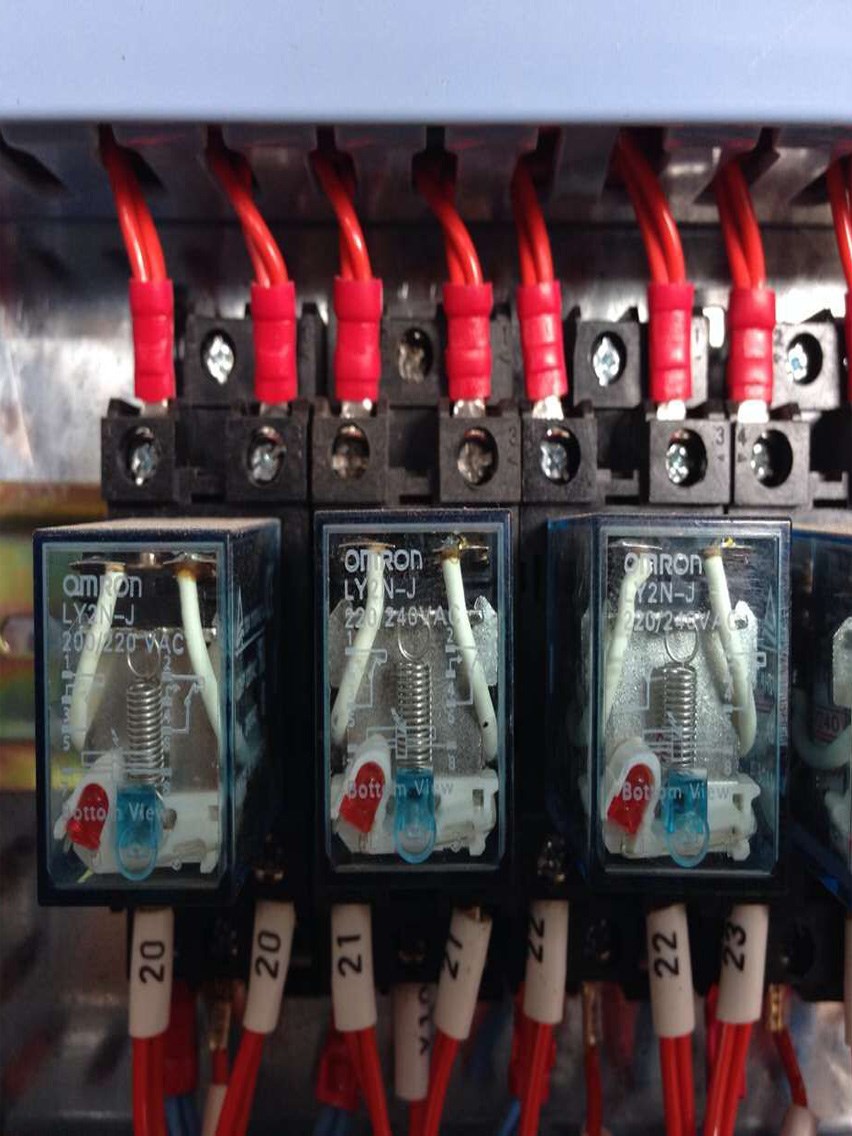

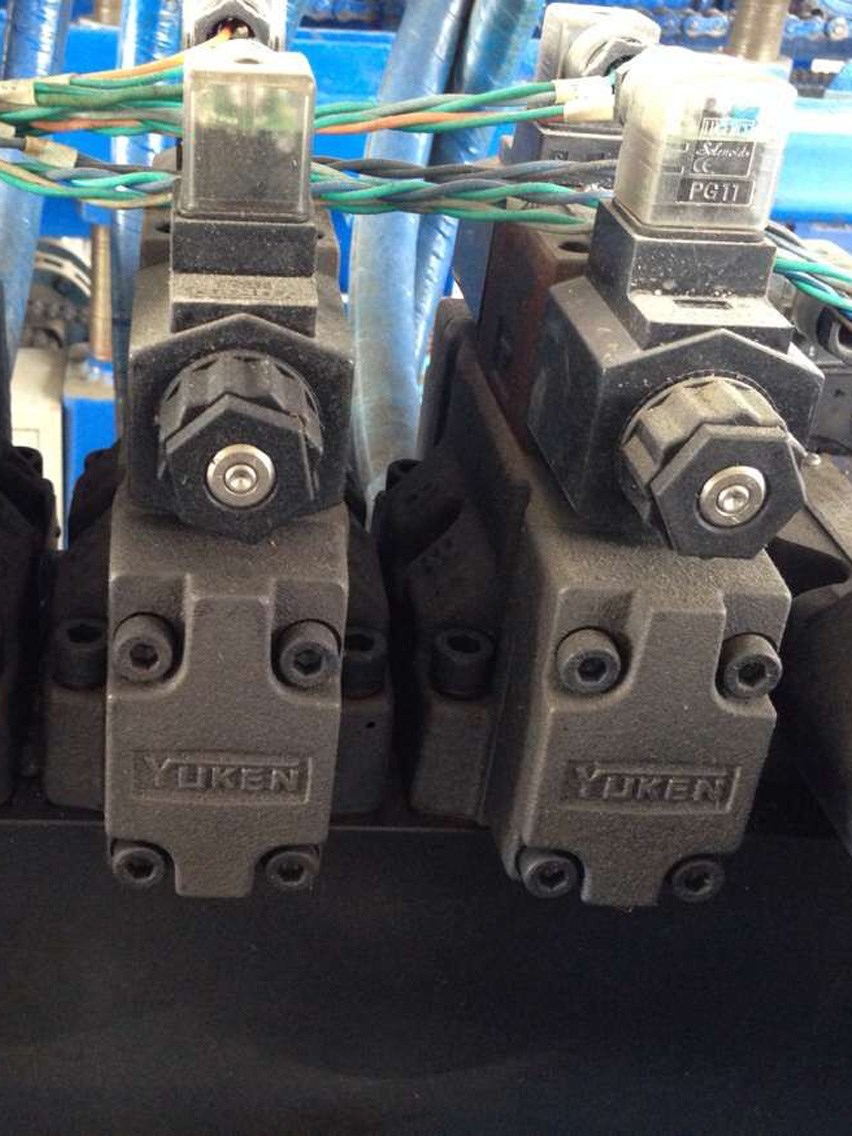

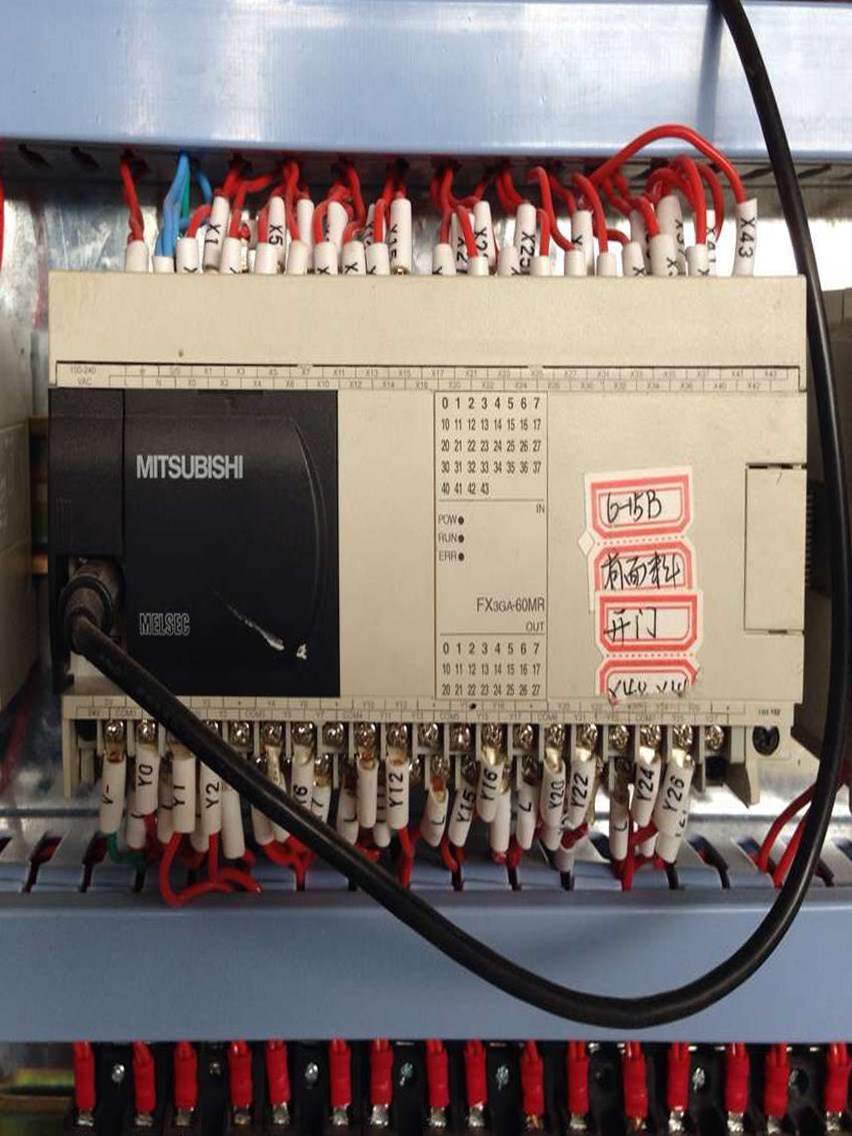

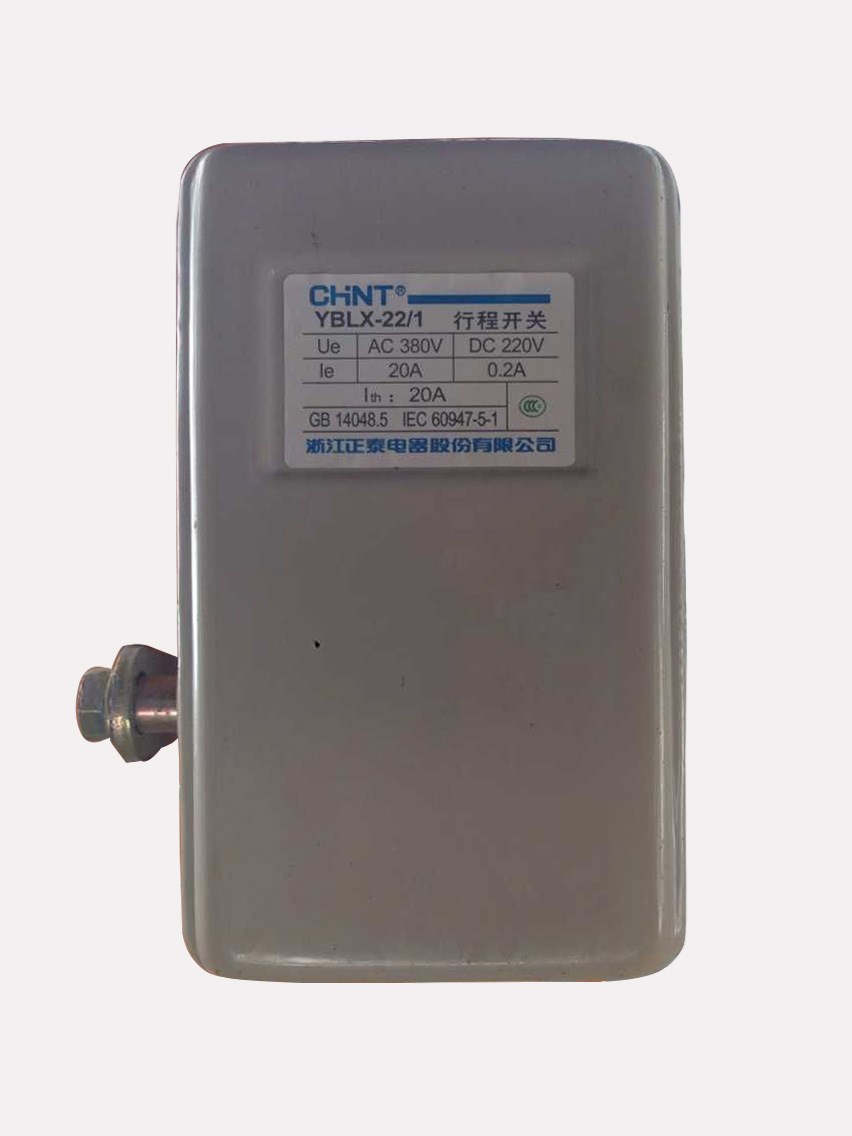

Toàn bộ linh kiện được sử dụng có nguồn gốc xuất xứ rõ ràng và thương hiệu nổi tiếng:
day chuyen san xuat gach khong nung qt4-15c hinh 0day chuyen san xuat gach khong nung qt4-15c hinh 1day chuyen san xuat gach khong nung qt4-15c hinh 2day chuyen san xuat gach khong nung qt4-15c hinh 3day chuyen san xuat gach khong nung qt4-15c hinh 4day chuyen san xuat gach khong nung qt4-15c hinh 5day chuyen san xuat gach khong nung qt4-15c hinh 6day chuyen san xuat gach khong nung qt4-15c hinh 7day chuyen san xuat gach khong nung qt4-15c hinh 8
